本發明涉及一種壓花裝置，特別涉及一種壓花輥調試用套裝裝置。
背景技術：
壓花輥適用于塑料片材、薄膜、鋁箔、皮革、硬質板、壁紙、地磚、玻璃、紙類等凹凸花紋壓制，提高產品表面美感、加強防偽、保護商標等效果；現有的壓花輥不方便套裝，也不方便對壓花輥進行調試。
技術實現要素：
本發明主要是解決現有技術所存在的技術問題，從而提供一種可以將壓花輥的下端套裝在定位筒的外周面上，從而方便對壓花輥進行牢固卡接，方便使用者觀測壓花輥，方便壓花輥的調試使用的壓花輥調試用套裝裝置。
本發明的上述技術問題主要是通過下述技術方案得以解決的：
一種壓花輥調試用套裝裝置，包括固定板，固定板呈豎直布置；固定板的上部設有頂塊，頂塊呈水平布置，頂塊上設有套裝槽，頂塊與固定板之間設有第一固定螺栓，套裝槽位置設有套管，套管的上部設有限位環，限位環設置在頂塊上；頂塊的側壁設有鎖柱，鎖柱與頂塊通過螺紋連接，鎖柱的外端設有旋帽，旋帽與鎖柱之間設有旋環；固定板的下部設有底塊，底塊與頂塊呈平行布置，底塊與固定板通過第二固定螺栓連接；底塊上設有固定管，固定管的端部設有定位筒，定位筒與套管對應。
進一步地，所述固定板上設有開槽。
進一步地，所述開槽的底部設有卡塊。
進一步地，所述卡塊上設有凸塊。
進一步地，所述旋帽的外表面上設有防滑紋。
采用上述技術方案的壓花輥調試用套裝裝置，通過頂塊與底塊可以使固定板牢固安裝；通過鎖柱可以使套管牢固地安裝在頂塊上；通過旋帽可以方便對鎖柱進行轉動控制；可以將壓花輥的上端套裝在套管的內部，可以將壓花輥的下端套裝在定位筒的外周面上，從而方便對壓花輥進行牢固卡接，方便使用者觀測壓花輥，方便壓花輥的調試使用。
附圖說明
為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。
圖1為本發明壓花輥調試用套裝裝置的結構示意圖；

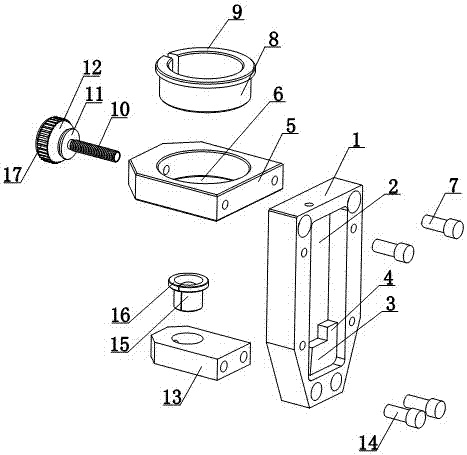

圖2為本發明壓花輥調試用套裝裝置的部件分解圖；
圖3為本發明所述頂塊的結構示意圖。
圖4為圖3中A-A剖面圖。
具體實施方式
下面結合附圖對本發明的優選實施例進行詳細闡述，以使本發明的優點和特征能更易于被本領域技術人員理解，從而對本發明的保護范圍做出更為清楚明確的界定。
如圖1至圖4所示，一種壓花輥調試用套裝裝置，包括固定板1，固定板1呈豎直布置；固定板1的上部設有頂塊5，頂塊5呈水平布置，頂塊5上設有套裝槽6，頂塊5與固定板1之間設有第一固定螺栓7，套裝槽6位置設有套管8，套管8的上部設有限位環9，限位環9設置在頂塊5上；頂塊5的側壁設有鎖柱10，鎖柱10與頂塊5通過螺紋連接，鎖柱10的外端設有旋帽12，旋帽12與鎖柱10之間設有旋環11；固定板1的下部設有底塊13，底塊13與頂塊5呈平行布置，底塊13與固定板1通過第二固定螺栓14連接；底塊13上設有固定管15，固定管15的端部設有定位筒16，定位筒16與套管8對應；固定板1上設有開槽2，開槽2的底部設有卡塊3，卡塊3上設有凸塊4；旋帽12的外表面上設有防滑紋17。
本發明壓花輥調試用套裝裝置，通過頂塊5與底塊13可以使固定板1牢固安裝；通過鎖柱10可以使套管8牢固地安裝在頂塊5上；通過旋帽12可以方便對鎖柱10進行轉動控制；可以將壓花輥的上端套裝在套管8的內部，可以將壓花輥的下端套裝在定位筒16的外周面上，從而方便對壓花輥進行牢固卡接，方便使用者觀測壓花輥，方便壓花輥的調試使用。
其中，固定板1上設有開槽2，開槽2的底部設有卡塊3，卡塊3上設有凸塊4；所以方便固定板1的卡接。
其中，旋帽12的外表面上設有防滑紋17；所以通過防滑紋17可以方便使用者快速旋動旋帽12。
以上所述，僅為本發明的具體實施方式，但本發明的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
技術特征：
1.一種壓花輥調試用套裝裝置，包括固定板，其特征在于：固定板呈豎直布置；固定板的上部設有頂塊，頂塊呈水平布置，頂塊上設有套裝槽，頂塊與固定板之間設有第一固定螺栓，套裝槽位置設有套管，套管的上部設有限位環，限位環設置在頂塊上；頂塊的側壁設有鎖柱，鎖柱與頂塊通過螺紋連接，鎖柱的外端設有旋帽，旋帽與鎖柱之間設有旋環；固定板的下部設有底塊，底塊與頂塊呈平行布置，底塊與固定板通過第二固定螺栓連接；底塊上設有固定管，固定管的端部設有定位筒，定位筒與套管對應。
2.根據權利要求1所述的壓花輥調試用套裝裝置，其特征在于：固定板上設有開槽。
3.根據權利要求2所述的壓花輥調試用套裝裝置，其特征在于：開槽的底部設有卡塊。
4.根據權利要求3所述的壓花輥調試用套裝裝置，其特征在于：卡塊上設有凸塊。
5.根據權利要求1所述的壓花輥調試用套裝裝置，其特征在于：旋帽的外表面上設有防滑紋。
技術總結
本發明公開了一種壓花輥調試用套裝裝置，包括固定板，固定板呈豎直布置；固定板的上部設有頂塊，頂塊上設有套裝槽，頂塊與固定板之間設有第一固定螺栓，套裝槽位置設有套管，套管的上部設有限位環，限位環設置在頂塊上；頂塊的側壁設有鎖柱，鎖柱與頂塊通過螺紋連接，鎖柱的外端設有旋帽，旋帽與鎖柱之間設有旋環；固定板的下部設有底塊，底塊與頂塊呈平行布置，底塊與固定板通過第二固定螺栓連接；底塊上設有固定管，固定管的端部設有定位筒，定位筒與套管對應。本發明方便對壓花輥進行牢固卡接，方便使用者觀測壓花輥，方便壓花輥的調試使用。
